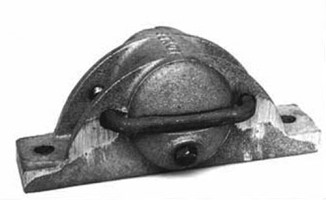

Masura Dış Yatağı RAL

    Aşağıdaki modelleri sunmaktayız:

RAL = Makara dış yatağı, miller için dış kapaklı bir nihai yatak.
RIL = Makara iç yatağı, 2 parçalı, sürekli miller için.
SPL = Sfenks yatak, kötü hizalanmış millerde tolerans artırımı için askı sabitlemeli dış yatak.
DSL = Sürekli yağlamalı yatak, özel yağlamalı ve hassas bilyeli yataklı nihai yatak.


RAL		Masura Ø Uzunluğu	Yatak Yüksekliği	Taban Plakası			Taban Vidası Mesafesi		Yatak Uzunluğu Delik Ø I		KAMA Rulman Yatağı		Kg Cinsinden Yaklaşık Ağırlık	Kg Cinsinden Mukavemet
			h	a	b	c	m	s	d	e
30/68		13 x 58	40	210	50	18	170	14	40	33	-		2,9	500
35/68		13 x 58	40	210	50	18	170	14	40	33	-		3,0	500
40/88		15 x 68	50	250	60	17	210	17	48	40	RoW 4070/68		5,5	650
45/88 L		12,5 x 68	50	250	60	17	210	17	48	40	RoW 4570/68		5,5	700
45/88 S (A 302		15 x 68	50	255	65	17	210	18	48	40	RoW 4575/68		6,3	850
50/88 (A 303)		15 x 68	50	250	60	17	210	18	48	40	RoW 5080/70		6,0	800
55/88 (A 304)		13 x 68	56	255	60	17	210	18	48	40	RoW 5076/68		6,0	800
45/115 L		12,5 x 90	56	255	58	28	210	20	68	46	RoW 4570/90		8	1250
45/115 S		12,5 x 90	56	255	66	22	210	18	65	55	RoW 4570/90		10,2	1400
50/115 L		15 x 90	56	255	58	28	210	20	68	46	RoW 5080/90		8,0	1250
50/115 S		15 x 90	61	255	66	22	210	18	65	55	RoW 5080/90		10,2	1400
55/115 L		12,5 x 90	56	255	66	28	210	20	68	46	RoW 5580/90		8,0	1250
55/115 S		15 x 90	61	255	66	22	210	18	65	55	RoW 5585/90		9,8	1350
55/130 S		15 x 105	61	255	66	22	210	18	75	60	RoW 5585/105		10,3	1400
60/115 L		15 x 90	61	255	66	22	210	18	65	55	RoW 6090/90		9,0	1250
60/115 S		17,5 x 90	65	270	65	26	210	21	66	50	RoW 6095/90		11,3	1500
65/115 L		12,5 x 90	61	255	66	22	210	18	65	55	RoW 6590/90		9,0	1300
65/115 S		15 x 90	65	270	65	26	210	21	66	50	RoW 6595/90		11,3	1500
70/120		17,5 x 100	73	300	80	32	240	22	70	60	-		16,0	3000
75/120		15 x 100	73	300	80	32	240	22	70	60	RoW 75105/100		16,0	3000
80/120		22,5 x 100	80	340	80	35	250	25	75	50	-		19,0	4000
85/120		20 x 100	80	340	80	35	250	25	75	50	-		19,0	4000
90/120		17,5 x 100	80	340	80	35	250	25	75	50	-		19,0	5000
95/120		15 x 100	80	340	80	35	250	25	75	50	-		19,0	5000
100/120		12,5 x 100	80	340	80	35	250	25	75	50	-		19,0	5000
Ölçü bilgileri mm cinsindendir.
